| Cómo calcular la capacidad de aspiración de una bomba |
Preparamos un artículo especial para explicar cómo deben tomarse los cálculos adecuados para verificar que tu bomba centrífuga de superficie tenga la capacidad justa de aspiración y de esta manera, evitar los riesgos de cavitación. Fórmulas y explicaciones prácticas para sacarte todas las dudas.
Prestá atención y tomá nota a estos cálculos:
NPSH – Carga de Succión Neta Positiva
Se debe recordar que el NPSH disponible debe ser siempre mayor al requerido por la bomba
NPSHd > NPSHr
Hp + Hz – Hf – Hpv > NPSHr
Hp + Hz – Hf – Hpv > NPSHr + 0,5 (se agrega un factor de seguridad)
Donde:
Generalmente la presión en la aspiración es la atmosférica, salvo, que sea un sistema presurizado, por lo tanto 1 atm es 1,033 Kg/cm2 ó multiplicando por 1000 obtenemos 10330 Kg/m2
La densidad del líquido para el caso del agua a 20°C según la tabla 1 es 0,9983 Kg/dm3 ó lo que es igual multiplicando por 1000 a 998,30 Kg/m3
Si es agua a 20°C y la presión del sistema es la atmosférica este valor se puede tomar como constante (10,35 m)

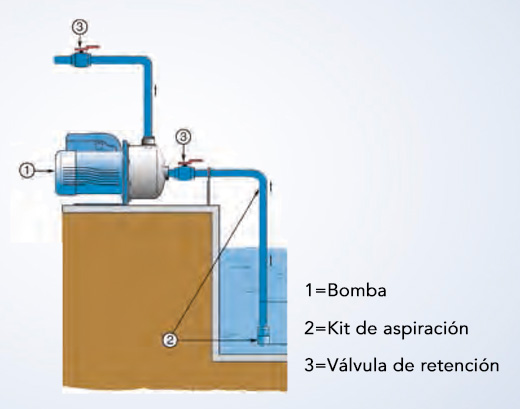

Hz = es el desnivel entre la bomba y el pelo de agua manteniendo su signo correspondiente, por ejemplo si el agua está 2 metros por debajo sería -2 m si estuviera por encima 3 metros sería +3 m
NPSHr= con el caudal de trabajo, este valor sale de la curva característica de la bomba elegida.
Hf = es la pérdida de carga de toda la tubería de aspiración, esto se calcula de la forma habitual con diámetro, longitud, tipo de material, cantidad y tipo de accesorios (ver tabla 2).
Para sacar estos valores vamos a la tabla 1 y con la temperatura obtenemos la densidad y la presión de vapor del líquido.
Suponiendo temperatura de 20°C
Densidad = 0,9983 Kg/dm3, si lo multiplicamos por 1000 nos da 998,3 Kg/m3
La presión de vapor del líquido según la tabla 1 es Pv = 0,02337 bar a este valor hay que dividirlo por 0,981 para pasarlo a 0,02382 Kg/cm2 y multiplicarlo por 10000 para que quede 238,20 Kg/m2
Si es agua a 20°C este valor se puede tomar como constante.
Si el líquido a bombear es agua, se encuentra a presión atmosférica y a 20°C lo que debemos verificar es
10,35 + Hz – Hf – 0,24 > NPSHr + 0,5
Nota: todas las variables deben estar expresadas en metros.
|
|
|
|
|
|
