| CLAVES PARA SELECCIONAR UNA BOMBA DE DRENAJE (ACHIQUE) SUMERGIBLE
|
Elegir la bomba adecuada en el manejo de drenaje de aguas o fluidos en sectores como la minería, la construcción o municipalidades, no es tarea fácil. El principal reto es lograr no interrumpir los trabajos de excavación o cimentación, y mantener a ras un afloramiento de agua subterránea o una inundación inesperada por lluvias.
Siendo conscientes de que el drenaje de fluidos en la mayoría de las veces es de forma “temporal” o de carácter “móvil”, es importante también seleccionar bien el equipo que cumplirá con dicha función.

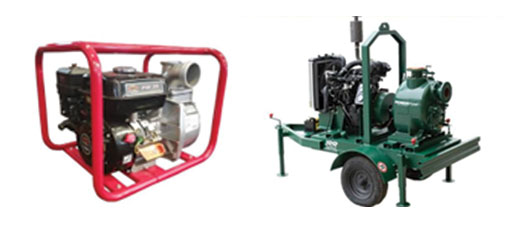

Lo primero que se nos ocurre, es pensar en una motobomba como éstas, ¿no es así?:

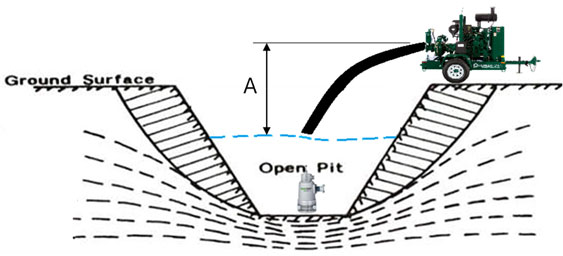

Si bien las motobombas de superficie son muy accesibles y útiles para hacer un drenaje; tienen una limitante importante, que es su “capacidad de succión” (A):
Esta capacidad de succión (A), está supeditada a la presión atmosférica disponible sobre el espejo del fluido a drenar. Sumado a pérdidas en la manguera o tubería de succión, en el mejor de los casos a nivel de costa (0 m.s.n.m.), rara vez superaremos los 7m de cota o desnivel en capacidad de succión, desde el ojo del impulsor.
Además de la capacidad de succión, se presentan otras situaciones, como tener una altura neta de succión positiva disponible baja (NPSHd < NPSHr) que permita la aparición de fenómenos indeseados como la cavitación; limitaciones de un espacio (confinado) para maniobrar el equipo como en un socavón, entre otros.
Con estas variables en juego, la bomba de drenaje (achique) sumergible aparece como la mejor opción a la hora de elegir el equipo indicado.
El paso siguiente es analizar estos 6 puntos para seleccionar la bomba ideal:
1. Tipo de líquido a bombear y Propiedades. ¿pH? ¿Sólidos en suspensión? ¿Viscosidad? ¿Temperatura? ¿Conductividad?
2. Capacidad de bombeo. ¿Cuánta agua o líquido hay que mover y con qué rapidez?
Si en promedio el agua o líquido acumulado tiene un volumen de 10 m3 (10,000 litros) y debemos extraerlo en 10 minutos; entonces se va a demandar un caudal de extracción de 1,000 l/min (60 m3/h).
3. Distancia y Elevación de bombeo. ¿Hasta dónde quiero llevar el agua o líquido a drenar?
Al transferir el agua o líquido indeseado hasta una zona donde pueda almacenarse o sacarse por gravedad, se debe considerar la presión de la bomba para cumplir con ello.

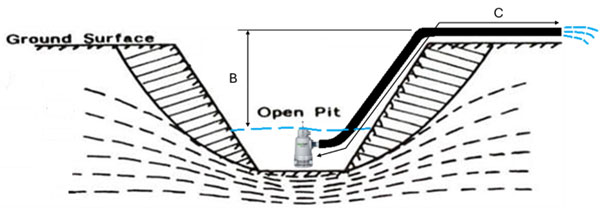

La presión correcta va a depender de la suma de dos variables: la carga estática (B) + la carga dinámica (C).
La carga estática (B) es la cota de desnivel entre el espejo de agua o líquido a bombear hasta el punto más alto donde llegue la tubería o manguera.

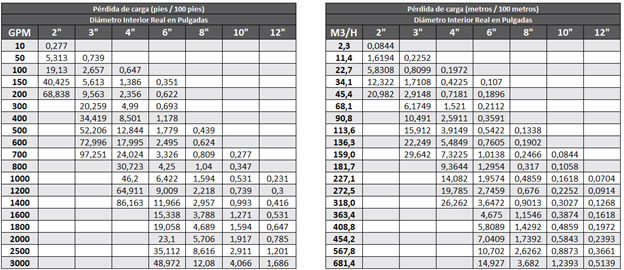

La carga dinámica (C) es asociada a perdidas por fricción. El caudal de bombeo, el diámetro y material de la tubería o manguera seleccionada, y los accesorios que se utilicen (auto acoplamientos, válvulas, reducciones, etc.) representan “pérdidas”. Estas pérdidas pueden calcularse fácilmente con tablas de pérdida por fricción, como ésta:
*Nota: Lo ideal es que no haya pérdidas mayores al 8% (8.0 ft/100ft o 8 m/100 m). Si la tubería o manguera seleccionada tiene pérdidas mayores a esto, se recomienda pasar al siguiente diámetro más grande de tubería o manguera.
4. Fuente de alimentación. ¿Cómo se va a alimentar la bomba?
Es importante que, para el correcto uso de la bomba, se considere cómo será su accionamiento. La mayoría de las veces será con electricidad (sea de un punto de conexión eléctrico o de un generador de combustible). Existen otras formas de accionamiento como las unidades hidráulicas portátiles.
Mediante el accionamiento eléctrico, es importante considerar además del voltaje, fases y frecuencia de red; el calibre de cable, supeditado a la longitud del cable que va del motor de la bomba hasta el tablero.
En el caso de utilizarse un generador de combustible, será crucial los kVA mínimos que se necesitan para el arranque.
5. Tablero de la bomba y protecciones. ¿Cómo se va a arrancar la bomba? ¿Cómo protegerla?
Si tenemos la capacidad en sitio de arrancar el equipo de manera directa (DOL), puede llevarse a cabo para iniciar el drenado rápidamente. Sin embargo, para evitar estrés mecánico y reducir el consumo eléctrico en el pico de arranque (especialmente bombas grandes), se recomienda pensar en un arrancador Y-D o un arrancador suave.
En cuanto a protecciones, es importante pensar en ¿qué situaciones adversas puedo tener en el lugar donde ponemos la bomba para drenaje?
Con ello en mente, haciendo el listado de posibles situaciones (bomba atascada, giro inverso, obstrucción de flujo, recalentamiento del motor, desequilibrio de fases, falla a tierra, etc.); se selecciona qué debe integrar el tablero. Puede requerirse desde un simple guardamotor, hasta un tablero de protecciones electrónicas.
6. Mantenimiento y Servicio postventa. ¿Si la bomba falla, tengo un plan B? ¿Cómo la mantengo operativa de la mejor manera posible?
Es importante considerar que los líquidos que se quieren drenar, muchas veces surgen de imprevisto. Al considerarse que “el equipo una vez se pone en marcha para drenar no puede parar”, se debe pensar también en la mejor manera de mantenerlo operativo.

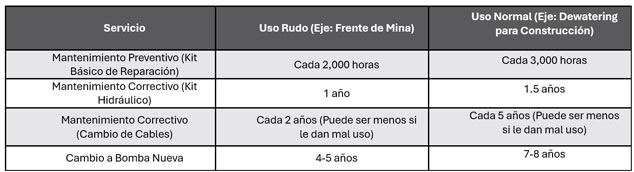

Pensando en costos, lo ideal sería programar un mantenimiento preventivo o predictivo, según la siguiente tabla:
¡En horabuena!… estamos listos para atajar un drenaje!
Bien dice el Arte de la Guerra de Tzun Tzu: “Los que anticipan, se preparan y llegan primero al campo de batalla y esperan al adversario están en posición descansada; los que llegan últimos al campo de batalla, los que improvisan y entablan la lucha, quedan agotados”.
Si querés conocer más, visitá la ficha de producto de MINETUFF
|
|
|
|
|
|
